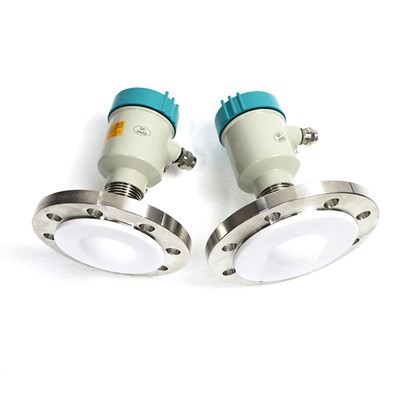

أيبوكسين: مورد عداد مستوى الرادار المهني الخاص بك!
شركة Shandong Aipuxin Automation Co. ، Ltd. متخصصة في تطوير وتصميم وإنتاج أجهزة استشعار الأتمتة الذكية. مع تغير متطلبات السوق ، طورت شركتنا مفاتيح مستوى السائلة السعودية في RF ، ومرسلات مستوى السائل المغناطيسية ، ومراعات مستوى السائل السعودية RF ، ومفاتيح مستوى مواد الميكروويف ، ورسائل الإرسال من مستوى السائل للرادار ، وملاحفات سلسلة مكثفات شوكة الشوكة ، وما إلى ذلك. لقد عملنا بجد لإنشاء منتجات من الدرجة الأولى وتصبح مؤسسة من الدرجة الأولى.
مزايانا
معدات الإنتاج المهنية
تم تجهيز مصنعنا الحديث بمخارق CNC المتقدمة ، و Mounters ، وآذاق التذبذبات ، وآلات الرمل ، وآلات اللحام Argon Arc ، و Ammeter ، وآلات تجريد سلك الكمبيوتر ، وصناديق اختبار درجة الحرارة العالية ، وما إلى ذلك ، إلخ.
ابتكار المنتج المستمر
تواصل شركتنا ابتكار المنتجات ، ولديها أكثر من 200 منتج ، وحصلت على أكثر من 80 براءة اختراع. شهادة CE ، ISO9001 ، شهادات SIL ، وما إلى ذلك ، والتي تعزز مصداقية منتجاتنا وتحسين قدرتها التنافسية.
فحص جودة صارم
يتوافق التصميم والتصميم والإنتاج بشكل صارم للمعايير الدولية ، وكل عملية لها إجراءات تشغيل صارمة. تساعد أكثر من 30 مجموعة من معدات الاختبار والمعالجة على ضمان جودة المنتج.
24- نظام خدمة ساعة
يمكن لفريق الخدمة المهنية حل المشكلات التي يواجهها المستخدمون بسرعة وتزويد العملاء بخدمات فنية مدى الحياة. تسهل خدمات تتبع الفيديو ورسائل البريد الإلكتروني علينا التواصل مع عملائنا أثناء الطيران.
يتم استخدام مقياس مستوى الرادار ، كنوع من أداة قياس مستوى السائل عالية الدقة والموثوقية ، على نطاق واسع في مختلف المجالات الصناعية. من أجل ضمان التشغيل الطبيعي للتشغيل والقياس لمترى مستوى الرادار ، من الأهمية بمكان التحقق من إشارة عداد مستوى الرادار بانتظام.
أنواع مستشعرات مستوى الرادار
مستشعرات مستوى رادار الموجة الموجية (GWR)
تستخدم مستشعرات مستوى رادار الموجة الموجهة إلى مسبار ، والمعروفة أيضًا باسم الدليل الموجي ، مغمورة في مادة العملية. الأمواج الكهرومغناطيسية المنبعثة من مستشعر السفر على طول المسبار وينعكس على سطح المادة مرة أخرى إلى المستشعر. أجهزة استشعار GWR مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك تلك التي لديها درجات حرارة عالية ، وضغوط ، وخصائص مواد مختلفة. يمكن لهذه المستشعرات قياس المستويات السائلة والصلبة مع دقة وموثوقية عالية.
مستشعرات مستوى الرادار غير الممتاز (NCR)
لا تتطلب أجهزة استشعار مستوى الرادار غير الاتصال ، والمعروفة أيضًا باسم مستشعرات رادار الفضاء الحرة ، دليلًا موجيًا أو اتصالًا مباشرًا مع المادة التي يتم قياسها. تنبعث الموجات الكهرومغناطيسية مباشرة نحو سطح المادة وينعكس مرة أخرى إلى المستشعر. تعتبر أجهزة استشعار NCR مثالية للتطبيقات التي لا تكون فيها الاتصال بمواد العملية مطلوبة أو ممكنة ، مثل المواد المسببة للتآكل أو السامة أو المتقلبة. يمكنهم أيضًا التعامل مع مجموعة واسعة من ظروف العملية ، بما في ذلك الاضطراب والرغوة والأبخرة.
مزايا مقياس مستوى الرادار
القياس دون اتصال
تعد قدرة أجهزة إرسال مستوى الرادار لقياسات مستوى عدم الاتصال واحدة من ميزاتها الرئيسية. هذا يعني أنه يمكنهم قياس مستوى المادة في خزان أو حاوية أخرى بدقة دون الحاجة إلى الاتصال به. بمساعدة الأمواج الكهرومغناطيسية ، يمكن لرسائل إرسال مستوى الرادار قياس مستويات المواد دون لمسها. نتيجة لذلك ، لا توجد فرصة للتلوث والمواد التي يتم مراقبتها لا تضر المستشعرات.
مجموعة واسعة من القياسات
أجهزة إرسال مستوى الرادار قادرة على اكتشاف العناصر عند مستويات تتراوح بين بضعة ملليمترات وعدة أمتار. يمكن استخدامها لقياس عمق النهر ، وحجم الأشياء في الصوامع ، ومستوى السوائل في الخزانات. تحتوي أجهزة إرسال مستوى الرادار على مجموعة متنوعة من ترددات التشغيل التي تمكنهم من التكيف مع مختلف المواد والظروف. غالبًا ما يتم استخدام الترددات العالية لقياس السوائل ، بينما يتم استخدام الترددات المنخفضة عادة لقياس المواد الصلبة.
تثبيت بسيط
أجهزة إرسال مستوى الرادار بسيطة للتثبيت ولا تحتاج إلى أي صيانة. إنها ممتازة لمجموعة متنوعة من التطبيقات لأنها لا تتطلب معايرة متكررة. يمكن وضعها على قمة الدبابات أو السفن الأخرى. يمكن للعملاء الحصول على الدعم الفني من موردي جهاز إرسال مستوى الرادار ، مثل مساعدة التثبيت ، ودعم المعايرة ، واستكشاف الأخطاء وإصلاحها.
التنوع
يمكن أن تستفيد العديد من الصناعات ، بما في ذلك النفط والغاز والكيمياء والغذاء والمشروبات ومعالجة مياه الصرف الصحي ، من استخدام أجهزة إرسال مستوى الرادار. إنهم قادرون على قياس تركيز مجموعة متنوعة من المواد ، بما في ذلك المواد الصلبة والسوائل والملل. تستخدم أجهزة إرسال مستوى الرادار الموجات الكهرومغناطيسية لاستنتاج مستوى المادة دون لمسها. هذا يؤهلهم للاستخدام في المواقف التي قد يؤدي فيها الاتصال بالمادة إلى التلوث أو التآكل.
المراقبة في الوقت الحقيقي
يمكن لرسائل إرسال مستوى الرادار تقديم بيانات المستوى في الوقت الفعلي ، مما يتيح للمشغلين متابعة العمليات واتخاذ قرارات حكيمة. هذا يمكن أن يزيد من الإنتاجية ، وقطع النفايات ، ووقف الحوادث. تتم مراقبة الوقت الفعلي للمستويات السائلة والصلبة في العمليات الصناعية المختلفة بشكل متكرر مع أجهزة إرسال مستوى الرادار. تعمل هذه الأجهزة عن طريق انبعاث الموجات الكهرومغناطيسية. ثم تنعكس هذه قبالة سطح الكائن الذي يتم قياسه والتقاطه بواسطة جهاز الإرسال.
تطبيق مقياس مستوى الرادار
صناعة النفط والغاز
في صناعة النفط والغاز ، يتم استخدام أجهزة استشعار مستوى الرادار لقياسات المستوى في خزانات التخزين والفواصل وأوعية العمليات الأخرى. أنها توفر قياسات دقيقة وموثوقة في الظروف الصعبة ، مثل درجات الحرارة المرتفعة والضغوط ووجود مواد تآكل ومتقلب.
إدارة المياه والمياه العادمة
تستخدم هذه المستشعرات على نطاق واسع لقياس المستوى في محطات معالجة المياه ، ومرافق معالجة مياه الصرف الصحي ، ومحطات الضخ. أنها توفر قياسات دقيقة على مستوى في ظروف مختلفة ، مثل أسطح المياه المضطربة والرغوة والبخار ، وضمان إدارة المياه الفعالة.
الصناعة الكيميائية
تستخدم مستشعرات مستوى الرادار على نطاق واسع في الصناعة الكيميائية لقياس مستويات المواد الكيميائية المختلفة في خزانات التخزين ، والمفاعلات ، وغيرها من معدات العمليات. إن طبيعتها غير الممتازة وقدرتها على التعامل مع المواد المسببة للتآكل تجعلها مثالية لهذه الصناعة.
صناعة الأغذية والمشروبات
يتم استخدام أجهزة استشعار مستوى الرادار في صناعة الأغذية والمشروبات لقياس مستوى السوائل المختلفة ، مثل الحليب والعصير والبيرة. تضمن طبيعتها غير الممتازة القياسات الصحية وتقلل من خطر التلوث.
توليد الطاقة
في قطاع توليد الطاقة ، يتم استخدام هذه المستشعرات لقياس المستوى في الغلايات ، وطبول البخار ، وخزانات مياه التغذية. أنها توفر قياسات دقيقة في بيئات درجات الحرارة العالية والضغط العالي ، مما يضمن التشغيل الآمن والفعال لمحطات الطاقة.
التعدين والمواد الصلبة السائبة
تستخدم مستشعرات مستوى الرادار أيضًا لقياس مستوى المواد الصلبة السائبة ، مثل الفحم ، الأسمنت ، والحبوب ، في الصوامع ، النطاطات ، وأوعية التخزين الأخرى. إن قدرتهم على الأداء في البيئات المتربة وتوفير قياسات دقيقة للأسطح غير المستوية تجعلها مثالية لهذا التطبيق.
مبدأ العمل لمترى مستوى الرادار
يعتمد مبدأ قياس مستوى الرادار على مبدأ السفر عبر الزمن ، ويعمل في طريقة نقلها والتفكير والاستلام. يرسل جهاز الإرسال نبضًا عالي التردد وينتشر على طول مكون الكشف (كابل فولاذي أو شريط فولاذي). عندما يواجه النبض سطح المادة ، فإنه ينعكس إلى الوراء واستلامه بواسطة المتلقي في الأداة. يتم حساب المسافة وفقًا للعلاقة النسبية بين المسافة ووقت النبض ، ويتم تحويل إشارة المسافة إلى إشارة مستوى المادة من خلال المكونات الإلكترونية.
● يرسل جهاز الإرسال نبضًا عالي التردد وينتشر على طول مكون الكشف (كابل الصلب أو شريط الصلب). تنتقل إشارة النبض المنعكسة إلى الدائرة الإلكترونية للأداة على طول الكبل. يقوم المعالج الدقيق بمعالجة الإشارة لتحديد الصدى الناتج عن نبض الميكروويف على سطح المادة. يتم الانتهاء من التعرف على إشارة الصدى الصحيح بواسطة برنامج ذكي. المسافة D من سطح المادة تتناسب مع السفر الزمني T للنبض.
● تم تعيينه عن طريق إدخال ارتفاع الخزان الفارغ E (نقطة الصفر) ، وارتفاع الخزان الكامل F (النطاق الكامل) ، وبعض معلمات التطبيق ، والتي ستقوم تلقائيًا بتكييف الأداة مع بيئة القياس. يحول المعالج الدقيق داخل مقياس مستوى الرادار مستوى المادة إلى إخراج الإشارة الكهربائية 4 ~ 20MA. يتبنى المنتج تصميمًا فريدًا (عالميًا) ، والذي يمكنه ضبط زاوية إطلاق الهوائي وفقًا لظروف العمل الميدانية ، وذلك لتحسين موثوقية قياس المواد الصلبة الميل بشكل فعال.
بالنظر إلى نطاق قياس دقيق ، فإن العمل خارج النطاق يجعل مستشعر مستوى الرادار غير قادر على الحصول على بيانات قياس دقيقة فحسب ، بل قد يتسبب أيضًا في تلف مستوى مستوى الرادار. يجب حساب نطاق القياس من أسفل الخزان حيث تلامس الموجة الخفيفة. إذا كان الخزان خاصًا وكان الجزء السفلي مقعدًا ، في هذا الوقت يكون المستوى أقل من نقطة الحساب ولا يمكن تنفيذ القياس.
إذا كان للوسيط ثابت عازل منخفض ، يكون قاع الخزان مرئيًا عندما يكون عند مستوى سائل منخفض. في هذا الوقت ، من أجل ضمان دقة القياس ، يوصى بنقل موضع الصفر بشكل مناسب.
عند قياس الوسط الثابت المنخفض عازلة ، إذا كان مستواه أقل من القيمة المقاسة للمستوى السائل ، ويكون الجزء السفلي من الخزان مرئيًا ، إذا كنت ترغب في جعل القياس أكثر دقة ، فيمكنك ضبط النقطة الصفر لأعلى لتكون أعلى من أسفل الخزان. موضع. على الرغم من أن قيمة نطاق القياس يمكن أن تصل إلى أعلى طرف الهوائي ، فإن هذا هو فقط في حالة مثالية. في الواقع ، يجب مراعاة تأثير الالتصاق ، لذلك يجب إصلاح قيمة القياس على الأقل 100 مم من أعلى الهوائي قدر الإمكان.
إذا كانت الوسيلة المقاسة في حركة ثابتة ، من أجل ضمان دقة القياس ، يوصى بتثبيت أنبوب تجاوز في الموقع وإصلاحه في منتصف أسفل خزان التخزين. أثناء عملية اللحام ، يجب ضمان نعومة الجدار الداخلي للأنابيب الالتفافية. ، من أجل منع المخالفات من عرقلة قياسات مستوى الرادار.
تختلف قياسات مستوى الرادار مع التركيز. لا يمكن للرغوة امتصاص أفران الميكروويف فحسب ، بل تعكسها أيضًا ؛ إذا كان هناك رغوة في الخزان ، حدد سمك الرغوة.
أساليب استكشاف أخطاء مقياس مستوى الرادار
تحقق مما إذا كان مصدر الطاقة طبيعيًا
إذا وجد موقع الإنتاج أن مقياس مستوى الرادار يتغير ببطء شديد بعد ارتفاع مستوى السائل إلى قيمة معينة ، فيجب عليك التحقق على الفور ما إذا كان مصدر الطاقة في مقياس مستوى الرادار طبيعيًا ، ويجب على الموظفين ذوي الصلة أيضًا التحقق من مقياس مستوى الرادار بالتفصيل أثناء الصيانة اليومية. حالة الطاقة ، سواء كان هناك إخراج طبيعي بعد الطاقة. إذا تغير مستوى السائل ببطء أو لم يتغير على الإطلاق ، فمن الضروري التحقق مما إذا كان فتيل الجهاز قد تم حرقه في المرة الأولى. إذا لم يكن هناك ناتج حالي ، فيمكن الحكم على وجود مشكلة في الأداة ، ويجب استبداله أو إصلاحه وفقًا للموقف. بالإضافة إلى ذلك ، يجب تعزيز الإدارة في عملية تثبيت الأدوات والتكليف لمنع إعدادات معلمات الأدوات غير الدقيقة من التأثير على الإنتاج. يحتاج الموظفون المعنيون أيضًا إلى تعزيز أعمال الصيانة اليومية ، وإجراء انقطاع منتظم للصيانة ، وذلك لضمان التشغيل العادي لمقياس مستوى الرادار.
تحقق مما إذا كانت معدات الاتصالات طبيعية
بمجرد العثور على أن معدات الاتصالات غير طبيعية ، يمكنك تثبيت برنامج تصحيح الأخطاء الرادار ، وقراءة بيانات التكوين للرادار ، ومراقبة حالة مستشعر الرادار. تحقق بشكل أساسي من أن مستشعر الرادار يمكنه الحكم بدقة على الفرق بين الصدى المنعكس و الصدى الخاطئ ، وما إذا كانت شدة الموجة المنعكسة تصل إلى المعيار المحدد مسبقًا. إذا لم تكن هناك مشكلة في الاختبار أعلاه ، فأنت بحاجة إلى التحقق من المكونات الإلكترونية الأخرى. إذا تضررت وحدة الاتصال ، فمن الضروري استبدال المكونات وفقًا للموقف ، وذلك لضمان الاتصال الطبيعي لمقياس مستوى الرادار. يجب على الموظفين ذوي الصلة أيضًا تعزيز تفتيش التواصل مع مقياس مستوى الرادار في أعمال الصيانة اليومية. يمكنهم استخدام برنامج تصحيح الأخطاء الرادار للوصول إلى خط الإشارة ، واستخدام المنظم للحفاظ على معدات الاتصالات في مقياس مستوى الرادار.
استخدام درجة الحرارة
من أجل جعل مقياس مستوى الرادار بشكل طبيعي ، يجب ضمان أن تكون درجة الحرارة الداخلية لمقياس مستوى الرادار أقل من 50 درجة. بشكل عام ، يتم استخدام مقاييس مستوى الرادار لقياس وسائط درجات الحرارة العالية. لذلك ، فإن قشرة مقياس مستوى الرادار مصنوعة من مواد ذات مقاومة قوية للحرارة ، لذلك في ظل الظروف العادية ، لن يتجاوز الجزء الداخلي من مقياس مستوى الرادار 50 درجة. إذا تجاوزت المكونات الإلكترونية الداخلية هذه القيمة ، فيجب عدم استخدام الجليد. يتم استخدام الماء للتبريد والتبريد ، ولن يلعب الماء الجليدي دورًا في التبريد والتبريد ، بل يشل مقياس مستوى الرادار. يمكن تفجير كمية صغيرة من الرياح في رأس الرادار مع أنبوب النحاس لتقليل درجة الحرارة الداخلية لقياس مستوى الرادار.
القيمة المعروضة غير دقيقة
قيمة العرض غير الدقيقة هي مشكلة شائعة من مقاييس مستوى الرادار. قد يكون سبب قيمة العرض غير الدقيقة هو أن نسبة التباين في الإعداد الأولي غير مناسب ، أو أن اتصال المكونات في وحدة العرض غير صحيح. يجب على الموظفين المعنيين محاولة تجنب هذه المشكلة. بمجرد العثور على أن القيمة المعروضة غير مرئية ، يجب عليك التحقق من الإعداد الأولي لمقياس مستوى الرادار والتحقق مما إذا كان اتصال المكون الإضافي لمجلة العرض أمرًا طبيعيًا. إذا كان هذين العنصرين طبيعيين ، فأنت بحاجة إلى التحقق مما إذا كان تيار الإخراج من مقياس مستوى الرادار طبيعيًا. طبيعي ، إذا كان تيار الإخراج أكبر من 22mA ، فيمكن الحكم على أن وحدة العرض في مقياس مستوى الرادار معيب ويجب استبداله في الوقت المناسب. إذا كان تيار الإخراج أقل من 3.5mA ، فيمكن الحكم على أن الوحدة الإلكترونية من مقياس مستوى الرادار معيب ، ويجب استبدال الوحدة الإلكترونية من مقياس مستوى الرادار في الوقت المناسب.
يعرض النظام رسالة خطأ
غالبًا ما يعرض نظام مقياس مستوى الرادار رسائل الخطأ. بشكل عام ، يتمثل سبب هذا الفشل في قطع إمدادات الطاقة قبل نهاية تخزين البيانات ، ويجب معايرته وإعادة ضبطه وإعادة معاييره. إذا كان المنبه لا يزال يبدو بعد إعادة تعيين المعايرة وإعادة معاييرها ، فيجب استبدال الوحدة الإلكترونية لمقياس مستوى الرادار.
تلوث الهوائي والبلورة
عند التعامل مع فشل خزان الزيت الملوث خفيفة ، ينبغي اعتبار إمكانية تلوث الهوائي والبلورة أولاً. يتمثل الحل في ارتداء معدات واقية مناسبة بعد إيقاف الطاقة ، وإزالة الرادار ووضعها في الميل ، ومسح الأوساخ أو البلورات باستخدام قطعة قماش. لا تنحني أو تلف الهوائي ، وتعامله بعناية ، وتجنب الخدش مع الحديد لتجنب إتلاف جلد الهوائي.
العوامل التي يجب مراعاتها قبل اختيار مقياس مستوى الرادار
تحديد نطاق القياس
عند اختيار متر مستوى الرادار ، فإن الخطوة الأولى هي تحديد نطاق القياس. وفقًا لارتفاع الحاوية وخصائص المواد ، حدد نطاق القياس المناسب لتغطية نقاط القياس المطلوبة. في الوقت نفسه ، يجب أن ننظر في تأثير موضع التثبيت وشكل الوعاء لضمان أن موجة الرادار يمكن أن تنتشر دون عوائق وقياس مستوى المادة بدقة.
أنواع الهوائي
أنواع الهوائي من عدادات مستوى الرادار هي قضيب ، مكافئ ، التوهج ، إلخ. أنواع الهوائي المختلفة مناسبة لاحتياجات القياس المختلفة. هوائي قضيب مناسب للمناسبات عندما تكون مسافة القياس قريبة نسبيًا ، يكون الهوائي المكافئ مناسبًا لقياس المسافة بعيدًا نسبيًا ، ويكون سطح المادة خشنًا ، ويكون هوائي البوق مناسبًا لقياس المسافة المتوسطة ويجب تقليل المنطقة العمياء . يمكن أن يؤدي اختيار النوع الصحيح للهوائي وفقًا للاحتياجات الفعلية إلى تحسين دقة القياس والموثوقية.
تحديد شروط التثبيت
شروط التثبيت لها تأثير كبير على دقة وموثوقية متر مستوى الرادار. عند تحديد النوع ، ينبغي النظر في نوع الحاوية وحجم الفتح وموقع التثبيت وارتفاع الدعامة وعوامل أخرى. بالنسبة للحاويات ذات التحريض ، الاهتزاز ، أو البخار ، يجب تحديد مقياس مستوى الرادار مع مضادات الاهتزاز ومضادات التنظيم وتصميم الغبار. بالنسبة لحجم الفتح الصغير أو مواضع التثبيت المقيدة ، يجب تحديد حجم حجم مستوى الرادار الصغير أو المقسم.
فهم خصائص المواد
المواد المختلفة لها درجات مختلفة من الامتصاص وتناثر موجات الرادار. لذلك ، فإن فهم الثابت العازلة للمواد ، والموصلية ، والكثافة ، واللزوجة ، والتآكل ، والخصائص الأخرى للمادة أمر بالغ الأهمية لاختيار مقياس مستوى الرادار المناسب. بالنسبة للمواد ذات الخصائص القوية للامتصاص أو التناثر ، ينبغي اختيار متر مستوى الرادار ذي القدرة العالية للإرسال وحساسية الاستلام.
شهادتنا
شهادة 3A ، شهادة CE ، ISO9001 ، شهادة SIL ، شهادة مقاومة للانفجار ، وما إلى ذلك. تثبت قوة شركتنا المهنية والجودة العالية لمنتجاتنا.
مصنعنا
تأسست شركتنا في 9 يوليو 2012 ، تقع في رقم 106-108 ، المبنى 4 ، الشارع 11 ، بلوك ب ، مدينة هاودي (ANJU) ، مع مساحة مصنع حالية تبلغ 3000 متر مربع. معدات الإنتاج المهنية والموظفين تعزز باستمرار ابتكار المنتجات وتحسينها.
دليل الأسئلة الشائعة النهائية لمترى مستوى الرادار
نحن مصنّعون لأعداد مستوى الرادار المهنية في الصين ، متخصصون في توفير خدمة مخصصة عالية الجودة. نرحب بحرارة لكم في متر رخيص على ارتفاع مستوى مستوى الرادار في المخزون هنا من مصنعنا. للتشاور مع الأسعار ، اتصل بنا.
أداة قياس مستوى الرادار لاستلام النباتات, مقياس مستوى الرادار لنباتات الطلاء, مقياس مستوى الرادار للنباتات الحرارية
