ما مدى دقة مقياس مستوى الرادار 26G عند قياس السوائل ذات الطبقات؟

باعتباري موردًا لأجهزة قياس مستوى الرادار 26G، غالبًا ما أواجه استفسارات من العملاء حول دقة منتجاتنا، خاصة عندما يتعلق الأمر بقياس السوائل ذات الطبقات. في منشور المدونة هذا، سأتعمق في العوامل التي تؤثر على دقة جهاز قياس مستوى الرادار 26 جيجا في مثل هذه السيناريوهات وسأقدم رؤى بناءً على خبرتنا وخبرتنا في هذا المجال.

فهم أجهزة قياس مستوى الرادار 26G

قبل أن نناقش دقة قياس السوائل ذات الطبقات، دعونا نفهم بإيجاز كيفية عمل أجهزة قياس مستوى الرادار 26G. تستخدم هذه العدادات تقنية الرادار لقياس المسافة بين المستشعر وسطح السائل. وهي تبعث موجات رادارية عالية التردد بتردد 26 جيجا هرتز، والتي تنعكس من السطح السائل. ومن خلال قياس الوقت الذي تستغرقه الموجات للانتقال إلى السطح والعودة، يمكن لجهاز القياس حساب المسافة وبالتالي مستوى السائل.

إحدى المزايا الرئيسية لأجهزة قياس مستوى الرادار 26G هي تشغيلها عالي التردد. يسمح التردد 26 جيجا هرتز بزاوية شعاع ضيقة، مما يعني أن موجات الرادار أكثر تركيزًا. وينتج عن ذلك جودة إشارة أفضل، وتداخل أقل من جدران الخزان أو الهياكل الداخلية الأخرى، وقياسات أكثر دقة.

قياس السوائل ذات الطبقات

عندما يتعلق الأمر بقياس السوائل ذات الطبقات، يصبح الوضع أكثر تعقيدًا. تشير السوائل ذات الطبقات إلى الحالة التي يوجد فيها سائلان أو أكثر غير قابلين للامتزاج بكثافات مختلفة في الخزان، مثل النفط العائم على الماء. في مثل هذه الحالات، يمكن لموجات الرادار أن تتفاعل مع واجهات متعددة، ويحتاج جهاز القياس إلى تحديد الواجهة محل الاهتمام بدقة.

العوامل المؤثرة على الدقة

1. الاختلافات الثابتة العازلة
   ثابت العزل الكهربائي هو مقياس لمدى قدرة المادة على تخزين الطاقة الكهربائية في مجال كهربائي. السوائل المختلفة لها ثوابت عازلة مختلفة. عندما تواجه موجات الرادار واجهة بين سائلين لهما ثوابت عازلة مختلفة، ينعكس جزء من الموجة ويرسل جزء آخر. كلما زاد الفرق في ثوابت العزل الكهربائي بين السائلين، كلما كان الانعكاس أقوى عند السطح البيني. إن الاختلاف الكبير في ثوابت العزل الكهربائي يجعل من السهل على مقياس مستوى الرادار اكتشاف الواجهة بدقة. على سبيل المثال، يوجد اختلاف كبير نسبيًا بين الزيت والماء في ثوابت العزل الكهربائي، مما يسمح عمومًا باكتشاف الواجهة بشكل أفضل.

2. سمك الطبقة
   يلعب سمك كل طبقة سائلة أيضًا دورًا حاسمًا. إذا كانت الطبقة رقيقة جدًا، فقد لا تتمكن موجات الرادار من تمييزها بوضوح. على سبيل المثال، إذا كانت هناك طبقة رقيقة جدًا من سائل خفيف الكثافة فوق سائل ثقيل الكثافة، فقد لا يتمكن الرادار من اكتشاف السطح البيني بينهما بدقة. في مثل هذه الحالات، قد يسيء جهاز القياس تفسير الإشارة ويقدم قياسًا غير دقيق.

3. الدليل الموجي والتثبيت
   يعد التثبيت الصحيح لجهاز قياس مستوى الرادار 26G أمرًا ضروريًا لقياس دقيق للسوائل ذات الطبقات. يمكن أن يساعد استخدام الدليل الموجي في توجيه موجات الرادار وتقليل التداخل. الدليل الموجي عبارة عن هيكل يقوم بتوجيه موجات الرادار على طول مسار محدد، مما يمكنه تحسين نسبة الإشارة إلى الضوضاء وتعزيز دقة اكتشاف الواجهة. بالإضافة إلى ذلك، فإن موضع العداد داخل الخزان مهم. يجب أن يتم تركيبه في مكان يمكن من خلاله رؤية طبقات السائل بشكل واضح دون إعاقته بواسطة الهياكل الداخلية أو المحرضات.

4. ظروف الخزان
   يمكن أيضًا أن تؤثر الظروف داخل الخزان، مثل درجة الحرارة والضغط ووجود الرغوة أو الأبخرة، على دقة القياس. يمكن أن تسبب درجات الحرارة المرتفعة تغيرات في ثوابت العزل الكهربائي للسوائل، مما قد يؤدي إلى قراءات غير دقيقة. يمكن أن تؤدي الرغوة الموجودة على سطح السائل إلى تشتيت موجات الرادار، مما يجعل من الصعب على جهاز القياس اكتشاف الواجهة الحقيقية. يمكن للأبخرة أيضًا أن تمتص موجات الرادار أو تبعثرها، مما يقلل من قوة الإشارة المنعكسة.

تحقيق دقة عالية

لتحقيق دقة عالية عند قياس السوائل ذات الطبقات باستخدام مقياس مستوى رادار 26 جيجا، يمكن اتخاذ عدة خطوات.

1. معايرة
   تعد المعايرة الصحيحة لمقياس مستوى الرادار أمرًا ضروريًا. تتضمن المعايرة ضبط جهاز القياس ليأخذ في الاعتبار الخصائص المحددة للسوائل التي يتم قياسها، مثل ثوابت العزل الكهربائي وسمك الطبقة المتوقعة. من خلال معايرة جهاز القياس بدقة، يمكن تحسينه للكشف عن الواجهات بين الطبقات السائلة بشكل أكثر دقة.

2. معالجة الإشارات المتقدمة
   تم تجهيز أجهزة قياس مستوى الرادار 26G الحديثة بخوارزميات معالجة الإشارات المتقدمة. يمكن لهذه الخوارزميات تحليل إشارات الرادار المنعكسة لتصفية الضوضاء وتحديد الواجهات الحقيقية والتعويض عن أي فقدان للإشارة. على سبيل المثال، يمكنهم التمييز بين الانعكاسات من الواجهات السائلة وتلك من مصادر أخرى، مثل جدران الخزان أو الهياكل الداخلية.

3. المراقبة والصيانة
   من الضروري إجراء مراقبة وصيانة منتظمة لمقياس مستوى الرادار لضمان دقته على المدى الطويل. يتضمن ذلك فحص أداء جهاز القياس، وفحص التثبيت بحثًا عن أي علامات تلف أو اختلال، وتنظيف الهوائي إذا لزم الأمر. من خلال الحفاظ على جهاز القياس في حالة عمل جيدة، يمكن اكتشاف أي مشكلات محتملة قد تؤثر على الدقة ومعالجتها على الفور.

أجهزة قياس مستوى الرادار 26G لقياس السوائل ذات الطبقات

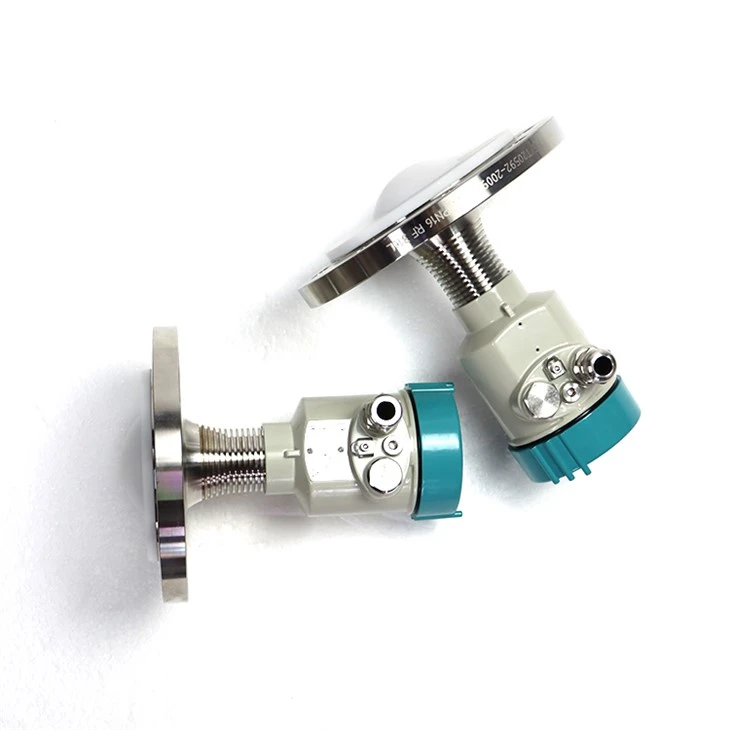

تقدم شركتنا مجموعة من أجهزة قياس مستوى الرادار 26G المصممة خصيصًا للتعامل مع تحديات قياس السوائل ذات الطبقات. تم تجهيز هذه العدادات بأحدث التقنيات وقدرات معالجة الإشارات المتقدمة لضمان الكشف الدقيق عن الواجهة.

كما نقدم أيضًا دعمًا شاملاً لعملائنا، بما في ذلك إرشادات التثبيت وخدمات المعايرة والمساعدة الفنية. يمكن لفريق الخبراء لدينا مساعدة العملاء في اختيار جهاز القياس الأكثر ملاءمة لتطبيقهم المحدد والتأكد من تثبيته وتكوينه بشكل صحيح.

إذا كنت تبحث عن حل موثوق لقياس السوائل ذات الطبقات، فإن أجهزة قياس مستوى الرادار 26G الخاصة بنا هي خيار رائع. يمكنك معرفة المزيد حول إمكانيات قياس مستوى السائل بالرادار عالي الحرارة غير المتصل عن طريق زيارة الموقععدم الاتصال بقياس مستوى السائل بالرادار ذو درجة الحرارة العالية. للحصول على معلومات حول مفتاح مستوى الرادار الخاص بنا، يرجى زيارة الموقعتبديل مستوى الرادار. وإذا كنت مهتمًا بمستشعر رادار مستوى الماء المقاوم للتآكل ودرجة الحرارة العالية، قم بالتحقق من ذلكمضاد للتآكل - مستشعر رادار لمستوى الماء بهوائي عالي الحرارة.

خاتمة

يتطلب قياس السوائل ذات الطبقات باستخدام مقياس مستوى الرادار 26G فهمًا جيدًا للعوامل التي تؤثر على الدقة. ومن خلال النظر في اختلافات ثابت العزل الكهربائي، وسمك الطبقة، والدليل الموجي والتركيب، وظروف الخزان، ومن خلال اتخاذ خطوات مثل المعايرة، واستخدام معالجة الإشارات المتقدمة، والصيانة المنتظمة، يمكن تحقيق قياسات عالية الدقة.

تلتزم شركتنا، باعتبارها المورد لأجهزة قياس مستوى الرادار 26G، بتوفير منتجات عالية الجودة ودعم عملاء ممتاز. إذا كانت لديك أي أسئلة حول قياس السوائل ذات الطبقات أو كنت مهتمًا بمنتجاتنا، فنحن نشجعك على الاتصال بنا لإجراء مناقشة تفصيلية واستكشاف أفضل الحلول لاحتياجاتك الخاصة.

مراجع

• بيك، MS، وهال، كاليفورنيا (2012). التصوير المقطعي للعملية: المبادئ والتقنيات والتطبيقات. إلسفير.
• براون، را (2008). دليل مهندسي الآلات، المجلد 2: قياس العمليات وتحليلها. الصحافة اتفاقية حقوق الطفل.
• ليبتاك، بي جي (2012). دليل الأجهزة والأتمتة. الصحافة اتفاقية حقوق الطفل.
